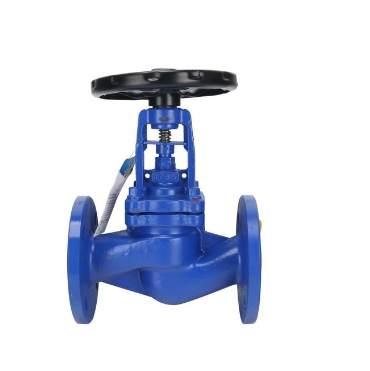

沃茨閥門波紋管截止閥介紹：
波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會(huì )避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
沃茨閥門波紋管截止閥技術參數：
產品型號：WJ41H
公稱通徑：NPS 2"～NPS24" DN50～DN600
壓力范圍：CL150～CL1500 PN10～PN250
工作溫度：-196℃～+600℃
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于化工、治煉、制藥、電力、熱力石油、液化氣、蒸汽、 易燃、易爆、導熱油、高純度、有毒等介質的管路上
沃茨閥門波紋管截止閥零件材料：
| 名稱 | 材質 |
| 閥體 | GS-C25、CF8、CF3 |
| 閥瓣 | 2CR13、F304、F316 |
| 軸銷 | F304、F316 |
| 波紋管組件 | F304、F316L |
| 閥蓋 | GS-C25、CF8、CF3 |
| 填料 | 柔性石墨、PTFE |
| 壓套 | 25#、F304、F316 |
| 定位片 | 25#、F304、F316 |
| 閥桿螺母 | 銅合金ZQA19-4 |
| 手輪 | 碳鋼 |
| 并帽 | 25# |
| 油杯 | 黃銅 |
| 六角螺母 | ASTMA193 2H、A193-8、A193-8M |
| 雙頭螺栓 | ASTMA193 B7、A193-B8、A193-B8M |
| 墊片 | 柔性石墨+不銹鋼、PTFE |
| 閥桿 | 2Cr13、F304、F316 |
沃茨閥門波紋管截止閥外形鏈接尺寸：
| 壓力 | PN16 | |||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 行程 | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
