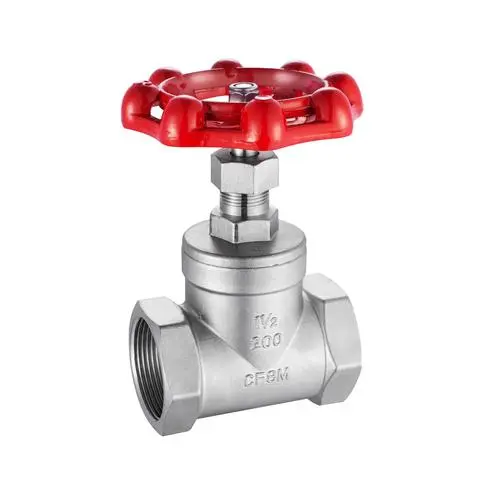

沃茨閥門不銹鋼絲口截止閥概述：
不銹鋼內螺紋截止閥屬于強制密封式閥門，所以在閥門關閉時，須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，內螺紋截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
沃茨閥門不銹鋼絲口截止閥性能參數：
型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN(Mpa) | 工作溫度 | 適用介質 | |
殼體 | 密封 | |||||
J11W-16 J11W-16K | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油類 |
J11W-16P | 硝酸類腐蝕性介質 | |||||
J11W-16R | ≤350 | 醋酸類腐蝕性介質 | ||||
J11W-16Ni | 堿液、鹽水、海水等 | |||||
沃茨閥門不銹鋼絲口截止閥鏈接尺寸：
公稱通徑 | 管螺紋 | 尺寸 | |||||
L | D1 | S | H | H1 | D0 | ||
15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
