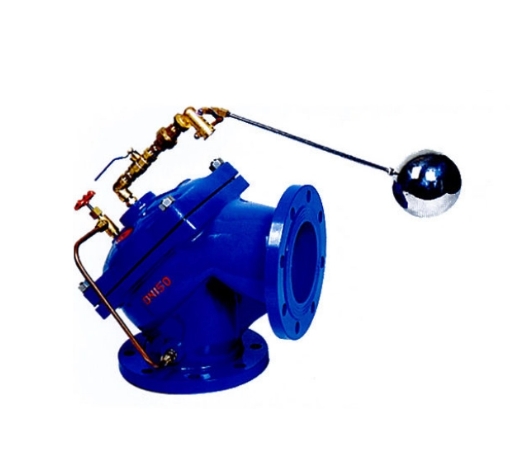

沃茨角型定水位閥100A概述：

100A角型定水位閥，是一種隔膜式調節水箱和水塔液面高度的閥門。閥門由一特殊強化尼龍膜片將其分為上下兩個腔室，當液面達到設定位置時，浮球導閥關閉，上腔壓力大于下腔，閥門關閉，即停止供水．當液面下降超過預設位置，浮球導閥開啟，上腔壓力小于下腔壓力，閥門開啟．閥門向池內供水。角型定水位閥安裝方便，可省去管道彎頭，節省安裝空間。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠、成本低。浮球可隨水池的高度和距離安裝。

沃茨角型定水位閥100A工作原理：

當水池或水箱內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水。當水位上升到控制線時，浮球閥關閉．活塞下移將密封面釣閉，閉門停止供水。

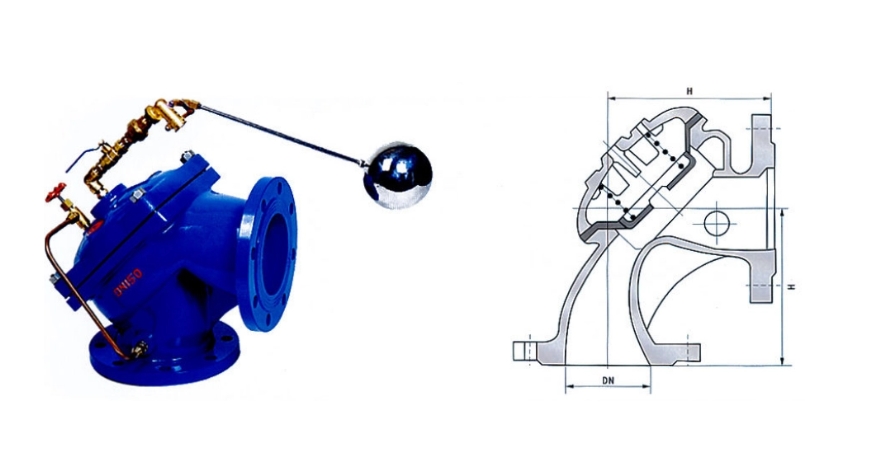

沃茨角型定水位閥100A結構圖：

沃茨角型定水位閥100A主要規格：

閥門尺寸：DN15-DN150

壓力等級：PN6

最高工作壓力： 0.6MPa

閥座試驗壓力： 0.66MPa

閥體試驗壓力： 1.5MPa

沃茨角型定水位閥100A外形鏈接尺寸：
