國標閥門與美標閥門的公稱壓力區別是什么?

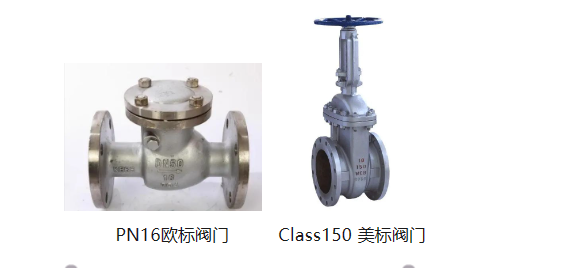

國標PN和美標Class都是公稱壓力的標識方法，國標美標的區別是它們所代表承受壓力對應的參考溫度不同，也代表了閥門常用的兩種“公稱壓力”體系。其中，PN為歐標體系常用的壓力等級標識，是指在120℃下所對應的壓力，而Class為美標體系常用的壓力等級標識，一般是指在454℃下所對應的壓力。

公稱壓力是閥門的一個重要參數，通常用字母PN和公稱壓力值表示，表示壓力與參考溫度不同。閥門的壓力系統常用的有兩類:國標壓力系統和美標壓力系統。這里詳細介紹了它們的區別以及如何進行簡單的轉換，有助于閥門用戶更好的理解。

PN國標體系是指120℃時對應的壓力，而CLass美標是指425.5℃時對應的壓力(除了150LB是以260℃為基準外，所有級別都是以454℃為基準)。25號碳鋼閥門150 lb (150psi=1MPa)的許用應力在260℃時是1MPa，但在室溫下。所以一般來說，美標150LB對應的公稱壓力等級是2.0MPa，300LB對應的公稱壓力等級是5.0MPa，所以在工程互換中不能簡單換算壓力。比如CLass300#換算出來的壓力應該是2.1MPa，但如果考慮到使用溫度，其對應的壓力會(huì )增加，按照材料的耐溫試驗，相當于5.0MPa。

公稱壓力不是實際壓力值，因此公稱壓力和溫壓等級不能根據壓力轉換公式隨便改變。PN是一個與壓力相關的數字代碼，是一個方便參考的四舍五入整數。PN是相當于常溫的MPa，是國內閥門常用的公稱壓力。如碳鋼閥體的閘閥，是指在200℃以下應用時所允許的最大工作壓力；對于鑄鐵閥體，是指120℃以下應用所允許的最大工作壓力；對于不銹鋼閥體的控制閥，是指在250℃以下應用時所允許的最大工作壓力。當工作溫度升高時，閥體的耐壓性會(huì )降低。

美標閥門以磅為單位表示公稱壓力，這是某種金屬的粘接溫度和壓力的計算結果。根據ASME B16.34標準計算。磅級和標稱壓力沒有一一對應的主要原因是磅級和標稱壓力的溫度參考不同。我們一般用軟件計算，但也要懂得用表格查重量級。日本主要用K值表示壓力水平。對于氣體的壓強，在中國，我們通常用它的質量單位“kg”來描述(不是“kg”)，單位是kg。它對應的壓力單位是“kg/cm2”，一千克的壓力是指一千克的力作用在一平方厘米上。同樣，對應國外，常用的壓力單位是“psi”，單位是“1磅/平方英寸”，意思是“磅每平方英寸”，英文叫磅每平方英寸。但更常見的是直接稱其為質量單位，即磅(LB。).就是前面提到的磅力。把所有單位都改成公制單位，可以計算如下:1 psi=1磅/平方英寸≈0.068巴，1巴≈14.5psi≈0.1MPa，歐美等國家習慣用psi作為單位。在600級和1500級中，有兩個不同的值對應于歐洲標準和美國標準。11MPa(對應600磅)是歐制規定的，是在內螺紋鋼法蘭中規定的。10MPa(相當于600磅。)是美制規定的，這是ASME B16.5規定的..所以不能絕對說600斤級對應的是11MPa還是10MPa，不同系統的規定不一樣。

值得注意的是，國標壓力和美標壓力雖然可以簡單換算，但兩者有很多區別，連接大小完全不同。在實際使用過程中，相應壓力系統使用的閥門應根據相應的標準進行選擇，不能混用。
