手動閘閥改電動閥門方案實例分享

手動閘閥改電動閥門方案具體操作步驟：

1.方案簡介：

 通過電動裝置將現有：DN：350、手動閘閥，傳統的動手動控制方式改為電動及遠程控制方式，從而節省人力及提高工作效率。

2.具體要求：

通過現場控制室及工業電腦傳出的開度大小模擬量信號（4-20Ma電流信號），控制閘閥的開啟和關閉角度，同時反饋開到位、關到位模擬量信號（4-20Ma電流信號）到控制室及工業電腦（等百分比顯示），并且可以現場通過執行器操作，控制閥門的開和關及開度大小。

3.改裝步驟：

1、 客戶現場數據收集 閥門類別（閘閥），口徑（DN：350）、壓力（16Kg）、現有傳動模式（手動）、現場工作環境圖片（已看）

2、 電動裝置選擇 根據客戶具體要求及客戶現場數據收集為依據，手動閘閥口徑（DN：350）、壓力（16Kg）應選的電動裝置為：執行器品牌：山東銘鼎：調節型電動裝置，型號：MDZWY90-24ET，電壓：380V，接受開度大小模擬量信號（4-20Ma電流信號），同時反饋開到位、關到位模擬量信號（4-20Ma電流信號），該執行器具有現場及遠程控制功能，并且液晶顯示閥門開度等百分比。

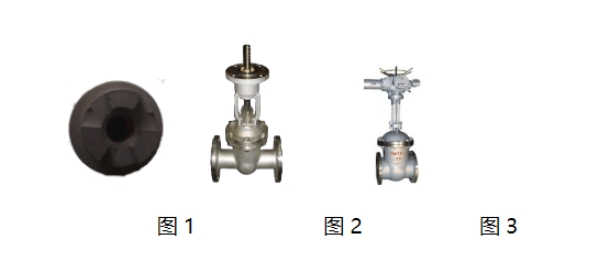

3、電動裝置與閥體連接 電動裝置輸出軸的連接方式為：同三抓連接如（圖1），現有閘閥為手動操作，需將手動閘閥的手動裝置去掉，根據手動閘閥閥桿螺紋的間距選配銅三抓并能與電動裝置輸出軸銅三抓大小相吻合，手動閘閥通過支架添加銅三抓改裝后如圖（圖2），將電動裝置輸出圖1的銅三抓與改裝后的閥體連接（圖2）連接好后如（3），通過輸出軸的轉動帶動閥桿的上下移動，實現閥門的開啟和關閉。

4、接線調試 按照電動裝置接線圖正確接線，電動裝置接線完成后，通過手動進行閥門開到位關到位調試。（確保閥門全開全關的位置與執行器一致）。

以上就是關于手動閘閥改電動閥門方案實例的具體步驟分享，本文由沃茨閥門小編整理發布。
