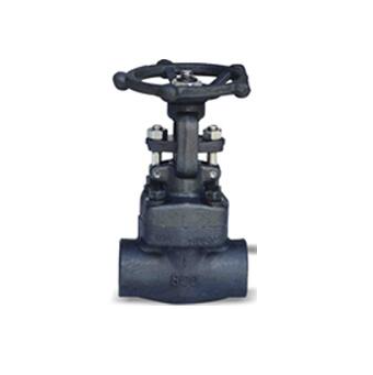

沃茨鍛鋼內螺紋閘閥概述：
鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
沃茨鍛鋼內螺紋閘閥結構設計和規范：
鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
沃茨鍛鋼內螺紋閘閥結構形式：
1.全通徑或縮徑；
2.明桿帶支架；
3.兩端自動調心的填料壓套；
4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；
5.本體倒密封；
6.承插焊接ANSI/ASME B16.11；
7.螺紋端(NPT端)按ANSI/ASME B1.20.1。
沃茨鍛鋼內螺紋閘閥外形鏈接尺寸：
通徑 | 縮徑RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
NPS | 全徑FB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
L | 150～800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
900Lb | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 210 | ||
1500Lb | 111 | 111 | 111 | 114 | 120 | 140 | 162 | 210 | ||
H(OPEN) | 150～800Lb | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
900～1500Lb | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | ||
W | 150～800Lb | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
900～1500Lb | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | ||
Weights | Bolted | 150～800Lb | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
900～1500Lb | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | ||
Welded | 150～800Lb | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
900～1500Lb | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22 | ||
