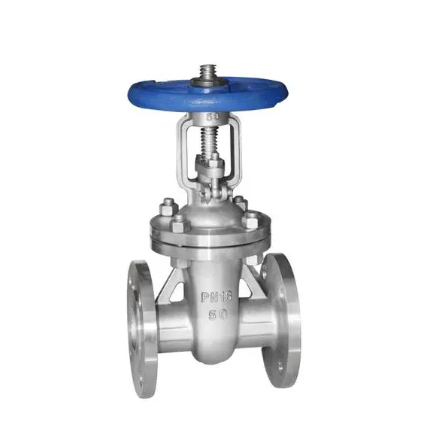

沃茨日標閘閥概述：
日標閘閥適用于公稱壓力10K\20K~64K，工作溫度-110~600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
沃茨日標閘閥特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
沃茨日標閘閥規范：
設計依據 | 日標系列 | 美標系列 | |
設計標準 | BS5351 | AP16D | ANSI B16.34 |
法蘭連接結構長度 | JIS B2002 | AP16D | ANSI B16.10 |
結構長度(焊接) | - | AP16D | ANSI B16.10 |
連接法蘭 | JIS B2212 B2214 | ANSI B16.5、B16.47 | |
對焊端 | - | ANSI B16.25 | |
試驗和檢驗 | JIS B2003 | AP16D | AP1598 |
沃茨日標閘閥零件材料：
零件名稱 | 零部件材料Part Material | Part Name | ||||
閥體/閥蓋 | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | Body/Bonnet | |
閘板 | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | Wedge | |
閥桿 | A182-F6a | A182-F11 | A182-F6a | A182-F316 | Stem | |
填料 | 柔性石墨/ Flexible Graphite | 聚四氟乙烯/PTFE | Packing | |||
墊片 | 18-8柔性石墨/18-8Flexible Graphite | Gasket | ||||
螺栓 | A193-B7 | A193-B7 | A193-B7M | A193-B8 | Bolt | |
適用溫度 | -29~425℃ | -29~550℃ | -46~350℃ | -40~200℃ | Suitable Temp | |
適用介質 | 水，油品，蒸汽 Water，Oil，Steam | 蒸汽，油品 Steam，Oil | 丙烷，乙烯 Propane，Ethane | 硝酸類 Nitric Acid | Suitable Medium | |
沃茨日標閘閥鏈接尺寸：
DN mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | W（kg） |
50 | 2 | 178 | 155 | 120 | 100 | 16 | 4-19 | 409 | 200 | 24 |
65 | 21/2 | 190 | 175 | 140 | 120 | 18 | 4-19 | 535 | 250 | 31 |
80 | 3 | 203 | 185 | 150 | 130 | 18 | 8-19 | 570 | 250 | 40 |
100 | 4 | 229 | 210 | 175 | 155 | 18 | 8-19 | 590 | 250 | 55 |
150 | 6 | 267 | 280 | 240 | 215 | 22 | 8-23 | 630 | 300 | 90 |
200 | 8 | 292 | 330 | 290 | 265 | 22 | 12-23 | 960 | 350 | 145 |
250 | 10 | 330 | 400 | 355 | 325 | 24 | 15-25 | 1158 | 400 | 230 |
300 | 12 | 356 | 450 | 400 | 370 | 24 | 16-25 | 1378 | 450 | 330 |
